本系列相关产品

产品功能

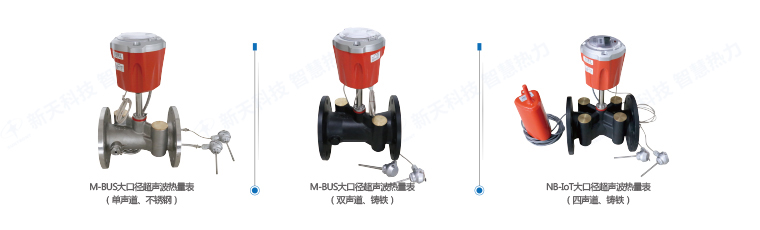

大口径超声波热量表,用于测量和显示主管道供热系统的供热值,NB-IoT、M-BUS或485等多种远传通讯方式。

关键技术

  • 采用了目前世界上最先进的物联网技术,具有网络深覆盖、广链接、低功耗、低成本等优势,通信稳定、可靠、安全。
  • 采用工业级NB-IoT/GPRS模块,手机卡采用工业级M2M物联网卡。
  • 自动数据纠错技术:多重数据备份,智能分析纠错,抗干扰性强,保证数据准确无误。
  • 高精度技术:采用德国超声波专用检测芯片,流量分8段校准,准确度极高,温度采用数字方法修正和校准,误差接近于0。
  • 全密封隔热设计:所有线路全部用环氧树脂密封,无外露电极,密封性好,电路板与热源大空间隔离,保证了电路板在潮湿高水温的环境中长期稳定工作。

主要特点

  • 采用工业级NB-loT/GPRS模块,先进的微功耗设计。
  • 采用德国超声波专用检测芯片,精度更高。
  • 流量分8段,进行分段数字校准,准确度极高。
  • 采用配对温度传感器,再配合冷热端数字修正和校准方法,误差接近于0。
  • 低电压报警,温度传感器断路和短路报警。
  • 采用智能降耗技术,提高电池使用寿命。
  • 具有光电接口,可选配NB-loT、LoRa、M-BUS等多种通讯方式。
  • 测量范围广,冷、热两用。流量传感器可水平或垂直安装,维护方便,便于施工,具有防潮、防水、防拆等功能。

技术参数

公称口径 常用流量(m³/h) 最小流量(m³/h) 最大流量(m³/h)
流量传感器 DN40 10 0.2 20
DN50 15 0.6 30
DN65 25 1.0 50
DN80 40 1.6 80
DN100 60 2.4 120
DN125 100 4.0 200
DN150 150 5.0 300
DN200 250 10 500
DN250 400 16 800
DN300 600 24 1200
最小显示流量 0.01m³(DN40使用时)
0.1m³(DN50-DN300使用时)
0.00001m³(检定时)
最小显示热量 1kW.h(DN40使用时)
0.01MW.h(DN50-DN300使用时)
0.001kW.h(检定时)
最小显示温度 0.1℃(使用时) 0.01℃(检定时)
静态工作电流 < 7uA
液晶显示屏位数 8位
最大累计工作时间 4.2x109小时
工作状态指示 循环显示
准确度等级 2级
最大允许工作压力 1.6MPa
允许压力损失 < 0.025MPa
